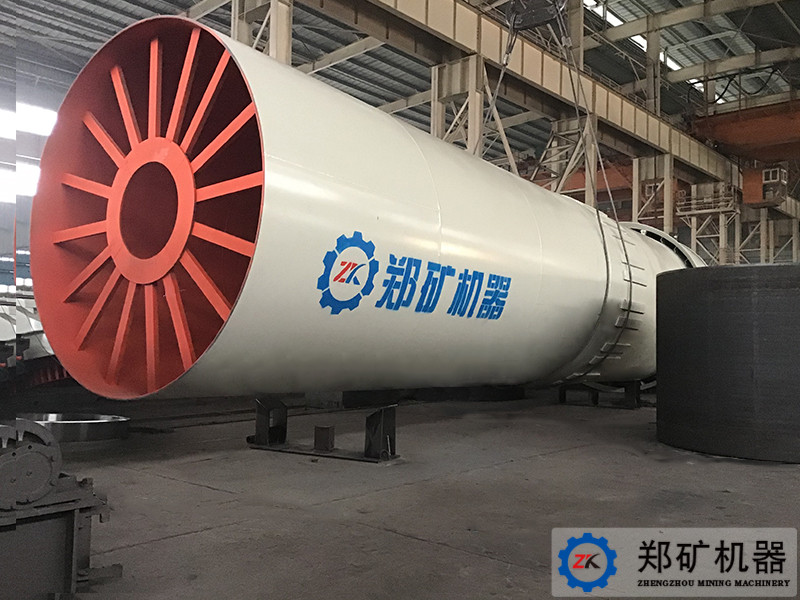

鋰輝石回轉窯

公司可生產直徑1?5.5m的窯型，廣泛應用于冶金、建材、化工、耐材、陶粒、造紙、新材料、新能源等行業。該類窯的支撐分為滾動和滑動兩種型式，傳動可采用直流或交流變頻調速，備有多種形式的密封以適應不同工況。公司可根據用戶的特殊要求設計各類非標窯。

產能：6-46t/d

型號： ?2.8×46m-?5.2×115m

電機功率：11-450KW

應用領域: 適用于鋰云母、鋰輝石原料焙燒、酸化、冷卻等火法工段的生產

免費獲取報價技術咨詢

突出優勢

1) 鋰輝石回轉窯筒體設計充分考慮筒體撓度支承處轉角，延長耐火磚及澆注壽命；

2)鋰輝石回轉窯采用大直徑小長徑比托輪軸承，提高可靠性，軸承為自動調心軸承；

3) 鋰輝石回轉窯屬于新型開式齒輪罩密封形式，密封效果好；

工作原理

鋰云母、鋰輝石等原料與其它混合料混合后的原料從窯尾筒體高溫進入筒體內進行焙燒。物料在陪燒窯內，受窯體斜度和自轉的影響，產生徑向和橫向的移動，物料被帶到高處，與高溫煙氣進行熱交換，進而產生熱工反應，進而達到焙燒的目的。窯轉速受變頻電機調節，可根據反應物料反應時間的要求進行調節窯內停留時間，燃燒器配備天然氣流量和風量監控和調節功能，滿足煙氣溫度和流量流速的調節功能，進而適應原料的焙燒區間溫度。

技術參數

規格Model	進料量Feed Quantity(t/h)	轉速Revolving Speed(rpm)	支座數Qty Of Support	減速機型號Reducer Model	電動機型號Motor Model	功率 Model Power(kW)	備注Remarks
φ2.8×46m	6～10	0.16～1.6	2	主：ZSY450-80	主：YVFE3-315S-6	75	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ2.8×46m	6～10	0.16～1.6	2	輔：ZSY160-25	輔：YE3-160M-4	11	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ2.8×56m	6～10	0.16～1.6	3	主：ZSY500-80	主：YVFE3-315M-6	90
φ2.8×56m	6～10	0.16～1.6	3	輔：ZSY160-25	輔：YE3-160M-4	11
φ3.0×45m	8～12	0.16～1.6	2	主：ZSY500-71	主：YVFE3-315M-6	90	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.0×45m	8～12	0.16～1.6	2	輔：ZSY160-25	輔：YE3-160M-4	11	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.0×60m	8～12	0.16～1.6	3	主：ZSY560-71	主：YVFE3-315L2-6	132
φ3.0×60m	8～12	0.16～1.6	3	輔：ZSY160-25	輔：YE3-160M-4	11
φ3.2×48m	10～14	0.16～1.6	3	主：ZSY560-63	主：YVFE3-315L2-6	132	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.2×48m	10～14	0.16～1.6	3	輔：ZSY160-25	輔：YE3-160M-4	11	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.2×68m	10～14	0.16～1.6	4	主：ZSY560-63	主：YVFE3-355M-6	185
φ3.2×68m	10～14	0.16～1.6	4	輔：ZSY180-25	輔：YE3-180M-4	18.5
φ3.5×52m	13～16	0.16～1.6	3	主：ZSY560-63	主：YVFE3-355M1-6	160	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.5×52m	13～16	0.16～1.6	3	輔：ZSY180-25	輔：YE3-180M-4	18.5	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ3.5×70m	13～16	0.16～1.6	4	主：ZSY630-63	主：YVFE3-355L1-6	220
φ3.5×70m	13～16	0.16～1.6	4	輔：ZSY180-25	輔：YE3-180M-4	18.5
φ4×60m	18～22	0.16～1.6	3	主：ZSY630-56	主：YVFE3-355L-6	250	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4×60m	18～22	0.16～1.6	3	輔：ZSY224-28	輔：YE3-180L-4	22	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4×80m	18～22	0.16～1.6	4	主：ZSY710-56	主：YVFE3-3552-6	315
φ4×80m	18～22	0.16～1.6	4	輔：ZSY224-28	輔：YE3-200L-4	30
φ4.2×60m	20～25	0.16～1.6	3	主：ZSY710-71	主：YVFE3-355L2-6	280	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.2×60m	20～25	0.16～1.6	3	輔：ZSY224-28	輔：YE3-180L-4	22	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.2×84m	20～25	0.16～1.6	4	主：MH3S240HB71	主：YVFE3-4001-6	400
φ4.2×84m	20～25	0.16～1.6	4	輔：ZSY224-28	輔：YE3-200L-4	30
φ4.3×62m	23～30	0.16～1.6	3	主：MH3S230HB71	主：YVFE3-3552-6	315	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.3×62m	23～30	0.16～1.6	3	輔：ZSY224-28	輔：YE3-200L-4	30	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.3×86m	23～30	0.16～1.6	4	主：MH3S250HB71	主：YVFE3-4002-6	450
φ4.3×86m	23～30	0.16～1.6	4	輔：ZSY280-28	輔：YE3-225M-4	45
φ4.5×68m	28～33	0.16～1.6	3	主：MH3S230HB71	主：YVFE3-3553-6	355	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.5×68m	28～33	0.16～1.6	3	輔：ZSY224-28	輔：YE3-200L-4	30	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.5×90m	28～33	0.16～1.6	4	主：MH3S260HB71	主：YVFE3-4002-6	500
φ4.5×90m	28～33	0.16～1.6	4	輔：ZSY280-28	輔：YE3-225M-4	45
φ4.6×70m	30～35	0.16～1.6	3	主：MH3S240HB71	主：YVFE3-4001-6	400	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.6×70m	30～35	0.16～1.6	3	輔：ZSY224-28	輔：YE3-200L-4	30	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ4.6×92m	30～35	0.16～1.6	4	主：MH3S210HB71	主：YVFE3-355L2-6	2×280
φ4.6×92m	30～35	0.16～1.6	4	輔：ZSY224-28	輔：YE3-180L-4	2×22
φ5×75m	35～40	0.16～1.6	3	主：MH3S250HB63	主：YVFE3-4002-6	450	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ5×75m	35～40	0.16～1.6	3	輔：ZSY280-28	輔：YE3-225M-4	45	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ5×110m	35～40	0.16～1.6	4	主：MH3S220HB63	主：YVFE3-3552-6	2×315
φ5×110m	35～40	0.16～1.6	4	輔：ZSY224-28	輔：YE3-200L-4	2×30
φ5.2×80m	40～45	0.16～1.6	3	主：MH3S260HB71	主：YVFE3-4002-6	500	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ5.2×80m	40～45	0.16～1.6	3	輔：ZSY280-28	輔：YE3-225M-4	45	配套3級懸浮預熱器Supporting Three-stage Suspension Preheater
φ5.2×115m	40～45	0.16～1.6	4	主：MH3S230HB63	主：YVFE3-3553-6	2×355
φ5.2×115m	40～45	0.16～1.6	4	輔：ZSY224-28	輔：YE3-200L-4	2×30
